航五瑞作为NTN轴承经销商,现货供应NTN调心球轴承,包括12、22、13、23系列,内径从10mm至100mm,同时库存中有圆锥内孔NTN调心球轴承和配套的NTN紧定套,销售电话:0519-88500781。

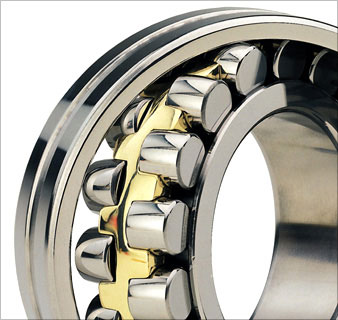

NTN调心滚子轴承是内圈有两列滚道,外圈为球面滚疲乏,滚动体为鼓形的NTN轴承,外圈滚道面中心与轴承中心一致(见下图),因此,此类NTN轴承具有调心性能,是可调心轴承,可用于即使由于在轴与轴承箱之间有安装误差或轴绕曲,使内外圈产生倾斜的场合下亦能正常使用。
NTN调心滚子轴承允许调心角

此类NTN轴承承受径向负荷、双向轴向负荷及其合成负荷的能力较大,适合于承受振动、冲击负荷的用途。在用于承受轴向负荷时,为防止不承受轴向负荷的滚子列的滑动运动,最好Fa / Fr 小于等于 2e 的条件下使用(关于e的值请参考轴承型号查询中关于NTN轴承的型号列表)。

除了标准型的调心滚子轴承,NTN还有许多其它类型的自动调心滚子轴承,其中E型的负载能力是最大的。

类型 标准(B型) C型 213型 E型
结构 B型调心滚子轴承 C型调心滚子轴承 213型调心滚子轴承 E型调心滚子轴承
轴承系列 不包括C型 轴内径小于或等于50mm的222、223及213系列;24024至24038系列 轴内径大于或等于55mm的213系列 22211至222178系列
滚子 不对称 对称 不对称 对称
引导方式 引导滚子的中挡边与内圈为一体结构 用双列滚子间配置引导环的结构,取代一体化中挡边 中挡边配置在外圈滚道 高精度保持架引导(无导圈、中心挡圈)
保持架类型 冲压保持架、车制保持架 冲压保持架 车制保持架 树脂保持架

除圆柱孔内径的NTN轴承外,亦生产锥孔内径的轴承,锥孔NTN调心滚子轴承在基本型号后带符号 K,普通锥度为1:12,但240及241系列NTN轴承锥度为1:30,基本号后面带符号 K30,锥孔进口轴承几乎全采用紧定套或拆卸套等固定在轴上。

外径大于或等于320mm的NTN调心滚子轴承都有入油口或油嘴在外圈,为滚动体提供润滑,有时亦有外径小于320mm入油口或油嘴,这种情况下NTN轴承型号后缀加上 D1 以示区分,请咨询航五瑞销售人员。

NTN自动调心滚子轴承的调心角与其它调心轴承相同,允许调心角因尺寸系列及负荷条件而异,但大致情况如下:
普通负荷(相当于0.09Cr的负荷)为0.009rad(0.5°)
轻负荷为0.035rad(2°)
