INA滚轮轴承的优化廓形状

优化的INA滚轮轴承轮廓形状优点：

• 倾斜时更低的赫兹应力
• 外圈和支承轨道的基本额定寿命更长
• 外圈外表面和支承轨道之间的磨损减小
• 外圈的接触刚度增加

1，倾斜时更低的赫兹应力

比较：圆柱形轮廓/轮廓半径R=500 mm与优化的INA轮廓形状(Crw/Pr=5)

1：没有倾斜的运行 B - 0 mrad
2：有倾斜的运行 B = 3 mrad
3：圆柱形轮廓
4：轮廓半径 R = 500
5：优化的INA轮廓形状

最大赫兹应力，螺栓型滚轮NUKR80Fr=13800 N (Cr w/Pr=5)

1：圆柱形轮廓
2：轮廓半径 R =500
3：优化的INA轮廓形状
P_H = 最大赫兹应力
B = 倾角

2，INA滚轮支承轨道的基本额定寿命

支承型滚轮NUTR15支承滚道的材料为42CrMo4V硬度为 350 HV

滚轮轴承支承轨道的基本额定寿命

1：冠状修形的外圈R=50
2：优化的INA轮廓形
L = 优化的INA轮廓形（1百万转）
Fr=径向载荷

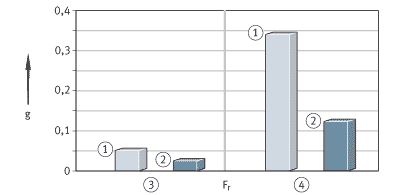

3，INA滚轮支承轨道的磨损

支承轨道的材料为GGG–50。几次经过360000次滚过测试的平均值

支承轨道的磨损

1：外圈 R = 50
2：优化的INA轮廓形状
3：高载荷 Fr
4：高载荷 Fr
g=磨损
Fr=径向载荷

支承轨道的材料为58CrV4。几次经过8000000次滚过测试的平均值

支承轨道的磨损

1：外圈 R = 50
2：优化的INA轮廓形状
3：高载荷 Fr
4：高载荷 Fr
g=磨损
Fr=径向载荷

4，INA滚轮外圈的接触刚度

支承型滚轮NUTR15，外圈和滚动体组件的径向变形。

外圈的接触刚度

1：冠状修形的外圈R=500
2：优化的INA轮廓形状
纵向座标：径向偏差
横向座标：径向载荷
