  航五瑞经销INA滚针轴承,包括冲压外圈滚针轴承HK和BK系列,机加工滚针轴承NK、NKS、RNA49、RAN48、RNA69、NKI、NKIS、NA49、NA48、NA69系列,无挡边RNAO、NAO系列,滚针和保持架组件K系列,组合式滚针轴承NX、NKX、NKXR、NKIA、NKIB系列。

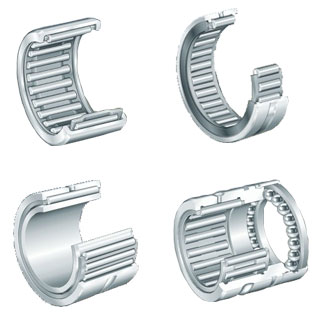

INA滚针轴承产品简介

滚针及保持架组件

  INA滚针和保持架组件是由保持架和滚针组成的单列或双列单元。因为其径向截面不比滚针的直径大,滚针和保持架组件允许通过非常小的径向设计封套实现轴承布置。其具有非常高负载能力,适用于高速并且特别易于安装。

  如果槽板的几何精度很高,则轴承布置可以达到很高的偏斜精度。滚针类型和轴及轴承座公差可以影响径向内部间隙。在轴上及在轴承座中的滚针和保持架组件需要硬化和研磨过的槽板。

冲压外圈滚针轴承

  开口式/封口式的INA冲压外圈滚针轴承是组合件,括有薄壁冲压外圈、滚针和保持架组件。开口式冲压外圈滚针轴承也可以用在满装款中。大多数都是单列设计。

  开口式/封口式冲压外圈滚针轴承可以用在开口款和密封款中。由于是薄壁冲压外圈而且没有内圈,开口式/封口式压外圈滚针轴承的径向截面高度极低。而且有很高的承载能力,适合高速运行,安装容易。如果肩部、止动环等不用于轴向定位,那么可以简便而经济地生产外壳孔。

机加工滚针轴承

滚针轴承带挡边
  此类INA滚针轴承是由机械加工的带有肋条的外圈、滚针和保持架组件以及可移动内圈组成的单列或双列单元。这些轴承有开口式的和密封式的。

无挡边滚针轴承
  此类INA轴承由无肋条的机械加工的外圈、滚针和保持架组件以及可移动内圈组成的单列或双列单元。该轴承不是自保持的。这意味着外圈、滚针和保持架组件以及内圈可以相互匹配。

调心滚针轴承
  此类是由冲压外圈、带有凹形内部结构的塑料支撑环、带有球形外表面的外圈滚针以及保持架组件和可移动内环组成的单元。轴承可以弥补静态轴失调并且可以容许轴相对于轴承座的失调。调心滚针轴承牢固的定位在轴承座孔中。因此,可以简单而经济地钻孔。

组合滚针轴承
  组合的滚针轴承是由带有滚动轴承元件的径向滚针轴承组成的单元并支持轴向负载。

INA滚针轴承供应范围

以下范围均有供应,可以咨询航五瑞销售人员,具体库存型号也可参见:INA轴承型号查询

  1. 滚针和保持架组件,K系列,轴径:3-265mm;K..ZW系列,轴径:24-95mm。
  2. 冲压外圈滚针轴承,HK系列开口型,轴径:3-60mm;BK系列闭口型,轴径:3-45mm。
  3. 机加工滚针轴承,NK、NKS、RNA49、RNA48系列,轴径5-415mm;RNA 69系列双列,轴径16-110mm;NKI、NKIS、NA49、NA48系列,轴径5-140mm;NA 69系列,轴径12-95mm。
  4. 无挡边滚针轴承,RNAO系列,轴径5-100mm;NAO系列,轴径6-90mm。
  5. 组合滚针轴承,NX、NX..Z系列,轴径:7-35mm;NKX、NKX..Z系列,轴径:10-70mm;NKXR、NKXR..Z系列,轴径:15-50mm;NKIA、NKIB系列,轴径12-70mm。

INA滚针轴承相关资料

INA滚针轴承产品

滚针轴承型号

轴承型号品牌主要尺寸类型详细内容
NA6917-ZWINA内径85mm x 外径120mm x 宽度63mm滚针轴承详细
NA6916-ZWINA内径80mm x 外径110mm x 宽度54mm滚针轴承详细
NA6907-ZWINA内径35mm x 外径55mm x 宽度36mm滚针轴承详细
NA6915-ZWINA内径75mm x 外径105mm x 宽度54mm滚针轴承详细
NA69/32-ZWINA内径32mm x 外径52mm x 宽度36mm滚针轴承详细
NA6919-ZWINA内径95mm x 外径130mm x 宽度63mm滚针轴承详细
NA6914-ZWINA内径70mm x 外径100mm x 宽度54mm滚针轴承详细
NA6913-ZWINA内径65mm x 外径90mm x 宽度45mm滚针轴承详细
NA6912-ZWINA内径60mm x 外径85mm x 宽度45mm滚针轴承详细
NA6910-ZWINA内径50mm x 外径72mm x 宽度40mm滚针轴承详细
