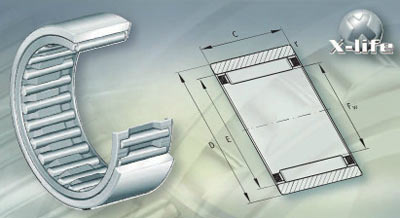

航五瑞现货经销INA无挡边滚针轴承，包括无内圈设计RNAO、RANO..-ZW-ASR1（双列），带内圈设计NAO、NAO..-ZW-ASR1（双列）。这些单列或双列单元是由机械加工的不带挡边的外圈、滚针和保持架组件以及可分离内圈组成。
这类实体套圈滚针轴承可分离，其外圈、滚针和保持架组件以及内圈可以分别独立安装，不带挡边的滚针轴承是X-life轴承，这种设计的滚道表面经过优化，因此它的承载能力更高而且额定寿命更长。
INA无挡边滚针轴承产品
无内圈无挡边滚针轴承
无内圈滚针轴承有特别紧凑的径向尺寸，它们要求轴的滚道要经过淬硬和磨削，滚针和保持架组件可以与外圈或轴一起安装。它可以在外圈和轴之间充分移动。
带内圈无挡边滚针轴承
如果轴不能作为滚动轴承的滚道，要用带内圈的INA轴承，滚针和保持架组件可以与外圈或内圈一起安装，它也可以在内外圈之间充分移动。
内圈位移标准，内圈允许在轴向有不超过INA轴承型号尺寸表所列“s”值的位移，当需要大的位移时，标准套圈可用宽内圈IR代替。
无挡边的滚针轴承不带密封。无挡边的开式滚针轴承能用脂或油润滑，双列轴承可通过外圈上的润滑沟槽和润滑孔润滑，其后缀为ZW-ASR1，内圈带润滑孔的轴承后缀IS1。
密封圈和宽内圈
为防止外界影响，无挡边滚针轴承可使用密封圈系列G、GR、SD与宽内圈IR的组合，选择密封圈和宽内圈时，需要考虑与滚针轴承匹配。内圈的外表面能用作密封唇的滑动面。密封圈不能用作保持架的轴向定位面。
工作温度，带尼龙保持架的轴承工作温度范围为–20 °C到+120 °C。
保持架材料有冲压钢板和尼龙两种形式，带尼龙保持架的轴承后缀为TV，在使用尼龙保持架轴承之前，应检查所使用的润滑剂和保持架材料(PA66-GF/H)的兼容性。
后缀
现有无挡边滚针轴承设计的后缀（参考INA轴承型号含义）
| 后缀 | 说明 | 设计 |
|---|---|---|
| ASR1 | 外圈上有润滑孔和润滑沟道，与尺寸有关 | 标准设计 |
| IS1 | 内圈上有润滑孔，与尺寸有关 | |
| TV | 轴承带的保持架由玻璃纤维增强尼龙66制成，与尺寸有关 | |
| ZW | 双列设计，与尺寸有关 |
设计与安全指南
最小径向载荷
为保证INA无挡边滚针轴承在运转过程中不产生打滑，轴承必须承受径向方向上的最小载荷 Frmin，对于高速的工况尤为重要，如果径向载荷不够大或没有，在滚动体和滚道上就会出现有害的滑动运动，在连续运转工况下，最小径向载荷必须满足Cr/P < 50。
轴承布置设计
使用无内圈轴承的场合，滚动体在轴上的滚道必须经过淬硬和磨削，请见下表，滚道表面硬度必须达到670 HV+170 HV，硬化深度 CHD或SHD必须足够大。
| 轴 | |||||||
|---|---|---|---|---|---|---|---|
| 直径 | 公差 | 表面粗糙度 | 圆度 | 平行度 | |||
|
公称尺寸 mm |
工作游隙 | max. | max. | max. | |||
| 大于 | 到 | 小 | 正常 | 大 | |||
| - | 65 | k5 | h5 | g6 | Ra0,1(Rz0,4) | IT3 | IT3 |
| 65 | 80 | k5 | h5 | f6 | |||
| 80 | 120 | k5 | g5 | f6 | Ra0,15(Rz0,63) | ||
表中数据对公差配合过盈量不超过K7的轴承座有效，对配合更紧的轴承座孔，应通过计算或测量的方法检测工作游隙，如果依照DIN 617生产轴滚道的表面，尺寸表中的基本额定载荷Cr必须减少 15%。
滚针和保持架组件的轴向引导
滚针和保持架组件的轴向引导，要求工作面无毛刺，保持架的轴向引导面必须精加工（Ra2）且具有耐磨性。
内圈可互换
无挡边的滚针轴承，内圈可分离，外圈和滚针与保持架组件互相匹配，在安装时不能与其它相同尺寸的轴承中的部件互换。在标准轴承中，内圈与包络圆公差为F6的滚针匹配，在同一精度等级内可互换。
径向定位，带内圈的滚针轴承，通过与轴和轴承座的配合来实现径向定位。
轴向定位，为了防止轴承套圈出现侧向爬行，必须通过机械锁紧方式将其定位，相邻挡肩（轴、轴承座）应该足够高，并且与轴承轴线垂直。INA轴承配合面与相邻挡肩的过渡圆角，其设计符合DIN 5418，或油槽的设计符合DIN 509，请注意轴承型号尺寸表中给出的最小倒角尺寸r。止动环与轴承套圈端面的接触区域要足够大。
