INA冲压外圈滚针轴承
INA冲压外圈滚针轴承

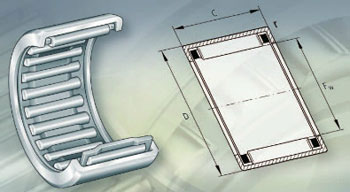

INA冲压外圈滚针轴承有开式和闭式设计，是径向载面尺寸非常小的进口滚针轴承。它们由薄壁冲压外圈和滚针与保持架组件一起形成一个完整的单元。
航五瑞经销INA冲压外圈滚针轴承，包括开式设计的HK，HN，唇式密封HK..-RS，HK..-2RS；闭式设计的BK及BK..-RS系列。
这些设计使INA轴承结构特别紧凑，易于安装并具有高径向承载能力。为承受轴向力，此类INA轴承与推力滚针轴承AXW系列组合使用。
此类INA轴承大多数是单列设计且没有润滑孔。双列设计带有润滑孔，其后缀为ZW（参考INA轴承型号含义）。
对特殊应用，开式INA冲压外圈滚针轴承也有满装滚针设计。
INA冲压外圈滚针轴承要求轴上的滚道必须经过淬硬和磨削。如果轴不能作为滚道，就需要与IR或LR内圈系列组合使用，其使用的内圈可参见INA轴承型号列表。
INA冲压外圈滚针轴承产品
INA开式冲压外圈滚针轴承
开式冲压外圈滚针轴承可提供滚针和保持架组合或满装滚针组件两种类型。滚针和保持架组件轴承比满滚针轴承的速度高。
开式冲压外圈满装滚针轴承装了最多数量的滚针，因此尽管尺寸小，但承载能力极高。不过，这种INA进口轴承不适于高速工况使用。满装滚针轴承的滚针不是自保持的，为确保运输和安装安全，该类INA轴承初装了特殊的润滑脂。然而这种润滑脂不适宜长期润滑使用，因此，建议安装后进行再润滑。
INA闭式冲压外圈滚针轴承
此类INA轴承在一端封闭，它们用于封闭轴端的轴承布置。封闭端防止由旋转轴造成的损伤并防止污染物和潮气侵入轴承。根据尺寸大小，封闭端有平整的或带有卷边。由于进口轴承一端封闭，可以随较小的轴向引导力。
资料
密封
开式和闭式INA冲压外圈滚针轴承不带密封的设计符合DIN618-1/ISO3245，而带密封的设计符合DIN618-2。在正常运转条件下，密封唇能防止污染，水珠溅入和漏脂。
密封轴承的润滑脂是锂基复合脂GA08。
工作温度
不带 密封的INA轴承最高工作温度可达+140°C。受润滑剂和密封材料的限制，密封的开式和闭式冲压外圈滚针轴承适合的温度为-30到+100°C。尼龙保持架INA轴承的工作温度范围为-20到+120°C。
保持架
除少数外，保持架由钢板制成，带尼龙保持架的滚针保持架组件后缀为TV。
后缀型号
| 后缀 | 说明 | 设计 |
|---|---|---|
| AS1 | 带润滑孔的轴承尺寸范围从HK0609开始 | 特殊设计，协议供货 |
| GA08 | 无密封，含脂轴承，工作温度-30到+140°C | |
| RS | 单侧接触式密封 | 标准 |
| TV | 保持架由玻璃纤维增强尼龙66制成 | |
| ZW | 双列设计，带润滑孔 | |
| 2RS | 两端接触密封 |
更多资料可参见下面的相关文章。
INA冲压外圈滚针轴承型号库存
| 轴承型号 | 品牌 | 主要尺寸 | 类型 |
|---|---|---|---|
| HK3516 | INA | 内径35mm X 外径42mm X 宽度16mm | 开式设计 |
| HK2526 | INA | 内径25mm X 外径32mm X 宽度26mm | 开式设计 |
| HK3016-2RS | INA | 内径10mm X 外径37mm X 宽度16mm | 开式设计 |
| HK4020-B | INA | 内径40mm X 外径47mm X 宽度20mm | 开式设计 |
| HK3520-B | INA | 内径35mm X 外径42mm X 宽度20mm | 开式设计 |
| HK3016-B | INA | 内径30mm X 外径37mm X 宽度16mm | 开式设计 |
| HK3012-B | INA | 内径30mm X 外径37mm X 宽度12mm | 开式设计 |
| HK2820-B | INA | 内径28mm X 外径35mm X 宽度20mm | 开式设计 |
| HK1516-B | INA | 内径15mm X 外径21mm X 宽度16mm | 开式设计 |
| HK1816-B | INA | 内径18mm X 外径24mm X 宽度16mm | 开式设计 |
| HK1210-AS1-B | INA | 内径12mm X 外径16mm X 宽度10mm | 开式设计 |
这是航五瑞关于此类INA轴承部分库存，更多可咨询航五瑞销售人员。相关产品可参考：实体套圈滚针轴承
