台湾银泰带保持器全滚柱型MSR系列直线导轨

台湾银泰MSR系列直线导轨
台湾银泰MSR系列直线导轨

台湾银泰MSR系列滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体,因此在相同尺寸的线性滑轨上可提供更高的刚性与负载能力,特别适用于讲求高精度、高负载与高刚性的设备需求。

银泰MSR系列导轨产品特性

  • 超重负荷
    滚柱型系列银泰直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式,相较于一般钢珠型直线导轨的点接触模式,在承受相同负载时提供更低的弹性变形量,相同外径条件下提供更高的负载能力,其高刚性、高负载的优良特性,更能满足重负荷加工的高精度应用。
  • 四方向负荷的最佳化设计
    透过有限元素法FEM的结构应力分析,最佳化的四列式滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。
  • 超高刚性

银泰MSR系列滑块形式

1,重负荷型(MSR-E型)
MSR-E系列滑块
除了可从滑块的上面进行装配外,同时又适用于工作台无法开安装螺栓用贯穿孔的状况下,从滑块的底面往上进行装配。

2,重负荷型(MSR-S型)
MSR-S系列滑块
缩小滑块的宽度,可从滑块的上面进行装配。

3,超重负荷型(MSR-LE型)
MSR-LE系列滑块
与MSR-E型具有相同断面尺寸,增加银泰滑块的长度,并增加负荷滚柱数,提升整体的负荷能力。

4,超重负荷型(MSR-LS型)
MSR-LS系列滑块
与MSR-S型具有相同断面尺寸,增加银泰滑块的长度,并增加负荷滚柱数,提升整体的负荷能力。

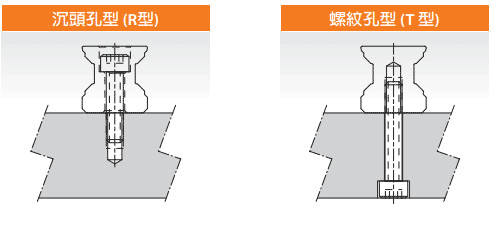

银泰MSR系列导轨形式
MSR系列导轨形式

台湾银泰MSR系列直线导轨主要用途:机械加工中心、NC车床、磨床、5面加工机、治具镗床、NC铣床、龙门铣床、模具加工机、放电加工机。
